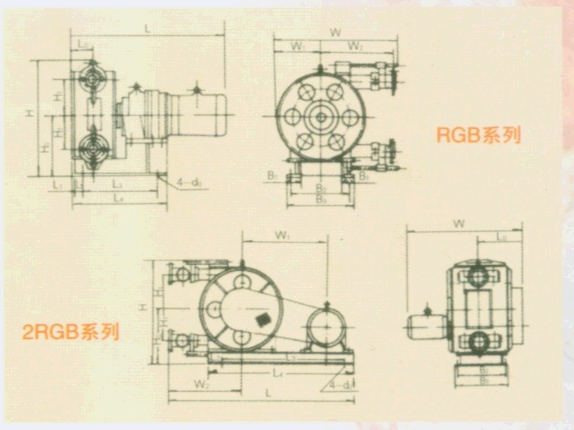

型 號 |
主 要 尺 寸 |
參考重量 |
L |
L0 |
L1 |
L2 |
L3 |
L4 |
H |
H0 |
H1 |
W |
W1 |
W2 |
B1 |
B2 |
B3 |
d0 |
DN |
RGB20 |
560 |
84 |
6 |
25 |
439 |
495 |
326 |
203 |
94 |
373 |
123 |
260 |
40 |
150 |
185 |
11 |
20 |
85 |
RGB25 |
630 |
92 |
12 |
25 |
498 |
560 |
430 |
238 |
116 |
474 |
154 |
320 |
58 |
240 |
280 |
13 |
25 |
114 |
RGB32 |
700 |
102 |
12 |
25 |
345 |
412 |
516 |
279 |
140 |
542 |
187 |
325 |
58 |
240 |
280 |
17 |
32 |
145 |
RGB40 |
870 |
107 |
17 |
25 |
393 |
465 |
562 |
292 |
160 |
537 |
211 |
326 |
68 |
280 |
320 |
17 |
40 |
195 |
RGB50 |
911 |
130 |
20 |
60 |
425 |
565 |
706 |
370 |
210 |
725 |
270 |
415 |
75 |
340 |
390 |
17 |
50 |
316 |
RGB65 |
1035 |
155 |
25 |
80 |
530 |
715 |
901 |
467 |
280 |
897 |
352 |
505 |
90 |
380 |
460 |
20 |
65 |
522 |
2RGB65 |
1485 |
400 |
/ |
100 |
900 |
1100 |
936 |
502 |
280 |
921 |
600 |
615 |
/ |
463 |
521 |
20 |
100 |
736 |
RGB75 |
1125 |
175 |
30 |
80 |
577 |
767 |
946 |
522 |
302 |
1007 |
382 |
645 |
100 |
380 |
480 |
22 |
65 |
655 |
2RGB75 |
1580 |
470 |
/ |
100 |
1000 |
1200 |
986 |
552 |
302 |
940 |
640 |
650 |
/ |
440 |
520 |
22 |
100 |
1030 |
其中DN表示泵進出口連接法蘭公稱通徑 |
法蘭標準HGJ45-91,壓力等級1.0MPa |
|
|
(圖片點擊可以放大) |
|
|
|
|
